W nowoczesnych ciężarówkach Volvo Trucks FH4, FM4, FMX4 oraz Renault Range systemy wspomagania kierowcy ADAS są kluczowym elementem bezpieczeństwa jazdy. Odpowiadają one między innymi za:

• utrzymanie pasa ruchu
• adaptacyjny tempomat
• ostrzeganie przed kolizją
• automatyczne hamowanie awaryjne

W tych pojazdach ciężarowych coraz częściej pojawia się problem, w którym przestaje działać kamera pasa ruchu , a na wyświetlaczu pojawiają się błędy.

Radar sensor fault
Lane assist unavailable

Po pojawieniu się takiego komunikatu część systemów bezpieczeństwa przestaje działać.

W tym artykule wyjaśniamy, dlaczego pojawia się ten problem w ciężarówkach Volvo oraz jak wygląda diagnostyka systemu.

Jak działa system ADAS w Volvo Trucks

System ADAS w ciężarówkach Volvo wykorzystuje kamerę pasa ruchu oraz radar przedni, które wspólnie analizują sytuację na drodze.

Kamera pasa ruchu analizuje:

• linie pasa ruchu
• pojazdy znajdujące się przed ciężarówką
• przeszkody na drodze
• Radar natomiast mierzy:
• odległość od pojazdów
• prędkość pojazdów jadących przed ciężarówką

Systemy bezpieczeństwa wykorzystujące kamerę

LDW – Lane Departure Warning

ostrzega o opuszczeniu pasa ruchu

LKS – Lane Keeping Support

pomaga utrzymać pojazd w pasie

ACC – Adaptive Cruise Control

automatycznie utrzymuje dystans od pojazdu z przodu

AEB – Automatic Emergency Braking

automatyczne hamowanie w przypadku ryzyka kolizji

Jeżeli kamera lub radar przestają działać prawidłowo, system automatycznie wyłącza te funkcje.

Objawy uszkodzenia kamery w Volvo FH

Najczęściej zgłaszane objawy to:

• brak działania adaptacyjnego tempomatu
• brak działania asystenta pasa ruchu
• system nie wykrywa pojazdów przed ciężarówką
• Czasami system działa poprawnie po uruchomieniu pojazdu, ale po kilku minutach jazdy pojawia się komunikat o błędzie.

Najczęstsze przyczyny błędów kamer pasa ruchu w Volvo Trucks

W praktyce serwisowej najczęściej spotykamy kilka przyczyn awarii.

Uszkodzenie elektroniki kamery

Kamera pasa ruchu zawiera procesor przetwarzający obraz oraz układy komunikacji z pojazdem.

Najczęstsze uszkodzenia to:

• awaria przetwornicy napięcia
• uszkodzenie procesora
• uszkodzenie pamięci modułu

Problemy z komunikacją CAN

System ADAS komunikuje się z innymi sterownikami pojazdu przez magistralę CAN.

Uszkodzenie układów komunikacyjnych może powodować:

• brak komunikacji z modułem
• sporadyczne pojawianie się błędów
• wyłączanie systemu podczas jazdy

Problemy po kolizji lub wymianie szyby

Częstą przyczyną problemów z ADAS jest również:

• kolizja przodu pojazdu
• uszkodzenie mocowania radaru
• nieprawidłowy montaż kamery po wymianie szyby

Modele Volvo i Renault Trucks, w których występuje ten problem

Awaria modułów ADAS pojawia się najczęściej w pojazdach:

Volvo Trucks

• Volvo FH
• Volvo FM
• Volvo FMX

oraz w pojazdach:

Renault Trucks

• Range T
• Range C
• Range K

Ponieważ Renault Trucks i Volvo Trucks korzystają z bardzo podobnych systemów ADAS.

Czy po naprawie system wymaga kalibracji

Jedną z największych zalet naprawy jest to, że do pojazdu wraca dokładnie ta sama część.

Dzięki temu w wielu przypadkach:

• nie jest wymagane kodowanie modułu
• konfiguracja sterownika pozostaje zachowana
• często nie jest wymagana ponowna kalibracja systemu

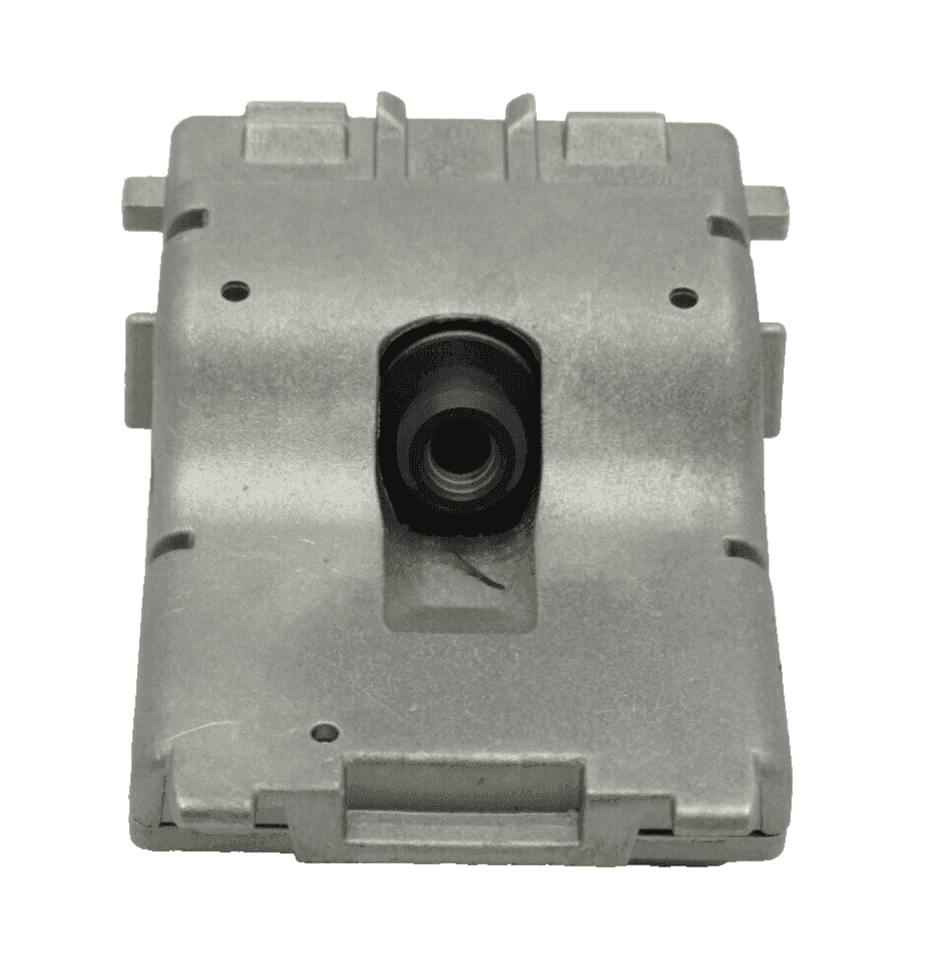

Naprawa kamery pasa ruchu Volvo Trucks

W naszym laboratorium zajmujemy się diagnostyką oraz naprawą modułów elektroniki pojazdowej stosowanych w ciężarówkach Volvo.

Naprawa obejmuje między innymi:

• diagnostykę elektroniki modułu
• naprawę komunikacji CAN
• wymianę uszkodzonych elementów elektronicznych

Szczegółowy opis usługi znajdziesz tutaj:

Naprawa kamery ADAS Volvo Trucks

MSD80 · MSD81 · MSD85 — objawy, przyczyny, naprawa sterownika

W większości marek sterownik silnika określany jest jako ECU, natomiast BMW stosuje nazwę:

👉 DME — Digital Motor Electronics

Dlatego błędy 30BA / 30BB / 30BC / 30BD w testerze są zwykle opisane jako:

DME – Digital Motor Electronics – Internal Failure
lub
Internal Control Module Fault

Kody te oznaczają wewnętrzną usterkę elektroniki sterownika DME,
najczęściej spotykaną w sterownikach:

• Siemens VDO MSD80
• MSD81
• MSD85.x (85.0 / 85.1 / 85.2)

montowanych w benzynowych silnikach BMW z lat 2006–2014.

🚗 Modele BMW, w których najczęściej występują te błędy

W praktyce serwisowej kody 30BA–30BD spotykane są m.in. w:

• BMW 1 Series E81 / E82 / E87 / E88
• BMW 3 Series E90 / E91 / E92 / E93
• BMW 5 Series E60 / E61
• BMW 6 Series E63 / E64
• BMW X1 / X3 (wybrane wersje)

Często w silnikach:

• N43 / N45 / N46
• N52 / N53
• N54 / N55 (w wybranych sterownikach MSD81 / MSD85)

Konkretna para kodów zależy od generacji DME.

🧠 Co oznaczają błędy 30BA / 30BB / 30BC / 30BD?

Są to kody wskazujące na:

• uszkodzenie wewnętrznych obwodów sterownika,
• niewłaściwą pracę sekcji zasilania / logiki,
• błędy w monitoringu pracy procesora lub układów BGA.

Najczęstsza przyczyna:

👉 degradacja elektroniki sterownika DME na skutek obciążeń termicznych

Typowe źródła usterki:

• zmęczenie materiałów,
• mikropęknięcia pod układami BGA,
• uszkodzenia w sekcjach zasilania / driverach.

Aktualizacja oprogramowania, wymiana cewek, wtrysków lub sond:

❌ nie usuwa problemu,
ponieważ jego źródło jest hardware’owe, a nie mechaniczne.

🔎 Objawy błędów 30BA / 30BB / 30BC / 30BD

W pojazdach z uszkodzonym sterownikiem DME mogą występować:

• spadek mocy / brak pełnego przyspieszenia
• nierówna praca na biegu jałowym
• wypadanie zapłonu (misfire)
• szarpanie i nieregularna praca silnika
• zwiększone zużycie paliwa
• zapalenie kontrolki Check Engine
• problem z uruchomieniem silnika
• czasowy brak możliwości odpalenia
• Często równolegle zapisywane są:
• błędy wtrysku,
• błędy korekcji cylindrów,
• błędy zapłonu.

W wielu przypadkach objawy nasilają się po nagrzaniu sterownika.

✔ Kiedy problem dotyczy sterownika DME?

Na uszkodzenie DME wskazuje szczególnie, gdy:

• błędy wracają po skasowaniu
• występują na kilku cylindrach jednocześnie
• wymiana cewek / świec / wtrysków nie pomaga
• auto działa lepiej „na zimno”, gorzej „na ciepło”
• nie występują błędy czujników ani zasilania

W takich przypadkach:

👉 usterka ma charakter elektroniczny, wewnętrzny.

🛠 Rozwiązanie — naprawa sterownika DME MSD80 / MSD81 / MSD85

Najskuteczniejszą metodą jest:

✔ profesjonalna regeneracja sterownika DME
(zamiast wymiany na używany, który często również bywa uszkodzony)

Zakres naprawy obejmuje zazwyczaj:

• diagnostykę torów zasilania i komunikacji
• weryfikację sekcji BGA / procesora
• naprawę
• wymianę elementów narażonych na termikę
• testy w cyklu zimno / ciepło
• test pracy ciągłej pod obciążeniem

Efekt naprawy:

✔ stabilna praca silnika
✔ brak ponownego zapisu błędów 30BA–30BD
✔ przywrócona sprawność sterownika

Nowoczesne samochody to już nie tylko silnik i mechanika – to przede wszystkim elektronika i systemy wspomagające kierowcę. Nissan od wielu lat stosuje w swoich modelach zaawansowane rozwiązania ADAS (Advanced Driver Assistance Systems). Kluczowym elementem tych systemów jest przednia kamera umieszczona za szybą, często nazywana też „kamerą szyby”.

To właśnie ona odpowiada m.in. za:

• rozpoznawanie pasa ruchu (Lane Departure Warning),
• ostrzeganie o kolizji i wspomaganie hamowania awaryjnego (Forward Emergency Braking),
• rozpoznawanie znaków drogowych,
• automatyczne światła drogowe.

Bez sprawnej kamery systemy te nie mogą działać.

Jak działa kamera szyby Nissan?

Kamera zamontowana jest wysoko, za lusterkiem wstecznym. Jej zadaniem jest ciągła obserwacja drogi – rejestruje obraz i przesyła go do sterownika, który analizuje sytuację w czasie rzeczywistym.

Dzięki temu samochód „widzi” linie pasa, pojazdy przed nami, pieszych czy znaki drogowe. Informacje te są następnie wykorzystywane przez różne układy bezpieczeństwa.

Technologia opiera się na:

• kamerze CMOS o wysokiej czułości,
• procesorze obrazu analizującym dane,
• pamięci wewnętrznej, w której przechowywane są konfiguracje i algorytmy rozpoznawania.

Najczęstsze problemy z kamerą szyby Nissan

Na forach użytkowników (Qashqai, X-Trail, Juke, Leaf) kierowcy często skarżą się na awarie przedniej kamery. Typowe objawy to:

• komunikat „System Fault” pojawiający się na desce rozdzielczej,
• wyłączenie systemów ADAS (np. Lane Assist, rozpoznawanie znaków),
• błąd C1B00 zapisany w pamięci sterownika,
• problemy pojawiające się po kilku sekundach od uruchomienia silnika,
• brak reakcji na próbę ponownej aktywacji systemu.

Co oznacza błąd C1B00?

Kod błędu C1B00 w pojazdach Nissan oznacza wewnętrzną usterkę modułu kamery. W szczegółach można spotkać różne rozszerzenia:

• C1B00-44 – błąd pamięci danych („datageheugen fout”),
• C1B00-49 – błąd wewnętrzny („interne storing”).

To oznacza, że problem nie leży w instalacji elektrycznej czy zabrudzonej szybie – uszkodzeniu ulega sama elektronika kamery.

Dlaczego kamera ulega awarii?

Przyczyny są różne, ale najczęściej spotykane to:

• uszkodzenia pamięci flash – odpowiedzialnej za zapis danych i konfiguracji,
• przegrzewanie się elektroniki w upalne dni (kamera znajduje się wysoko, tuż przy szybie, gdzie temperatura potrafi być bardzo wysoka),
• wady fabryczne w układach scalonych,
• błędy oprogramowania uniemożliwiające poprawne uruchomienie modułu.

W efekcie kamera przestaje prawidłowo analizować obraz i sterownik całkowicie wyłącza systemy ADAS.

Czy da się jeździć z uszkodzoną kamerą?

Tak – samochód normalnie się uruchamia i działa, ale wszystkie systemy asystujące są nieaktywne. To oznacza, że kierowca traci dodatkowe wsparcie w zakresie bezpieczeństwa.
Nie ma ostrzeżeń przed niezamierzonym zjechaniem z pasa, nie działa automatyczne hamowanie ani rozpoznawanie znaków.

Czy po naprawie trzeba kalibrować kamerę?

To częste pytanie kierowców. Odpowiedź brzmi:

• jeśli do auta wraca ta sama naprawiona kamera – kalibracja zwykle nie jest potrzebna, bo moduł zachowuje swoje ustawienia,
• jeśli kamera została wymieniona na inną lub była wymieniana szyba – kalibracja systemu ADAS jest konieczna, aby ustawić ją precyzyjnie.

W jakich modelach Nissan występuje błąd C1B00?

Problem dotyczy wielu samochodów marki Nissan wyposażonych w systemy ADAS, m.in.:

• Nissan Qashqai (J11, J12)
• Nissan X-Trail
• Nissan Juke
• Nissan Leaf
• Nissan Micra

inne modele z kamerą przedniej szyby.

Podsumowanie

Kamera szyby w pojazdach Nissan to kluczowy element systemów bezpieczeństwa. Dzięki niej możliwe jest działanie asystenta pasa ruchu, systemów ostrzegania o kolizji czy rozpoznawania znaków. Niestety, częstym problemem jest awaria sygnalizowana kodem C1B00, oznaczającym usterkę wewnętrzną modułu.

Choć auto wciąż można eksploatować, kierowca traci ważne systemy wspomagania. Dlatego w przypadku pojawienia się błędu warto zająć się tematem – czy to przez diagnozę, czy specjalistyczną naprawę kamery.

👉 Naprawa kamery ADAS Nissan
